배관 시스템에서 피팅(Fitting)은 배관을 연결하고, 방향을 변경하며, 유량을 조절하는 데 필수적인 요소입니다. 다양한 유형의 배관 피팅이 존재하며, 각각의 기능과 용도가 다릅니다. 본 포스팅에서는 Elbow(엘보), Tee(티), Reducer(리듀서), Coupling(커플링), Cap(캡) 등 대표적인 배관 피팅의 종류와 특징을 자세히 정리해 보겠습니다.
1. 배관 피팅(Fitting)이란?
1) 개념 및 역할
배관 피팅은 배관을 연결하거나, 방향을 변경하고, 지름을 조정하는 등의 기능을 수행하는 부품입니다. 배관의 형태를 조정하거나, 특정한 흐름을 제어하는 데 중요한 역할을 합니다.
2) 배관 피팅의 중요성
- 배관 연결 및 연장: 배관을 원하는 길이로 연결할 수 있도록 도움.
- 방향 전환: 유체의 흐름을 특정 방향으로 변경 가능.
- 지름 변화 조정: 배관의 크기를 줄이거나 늘려 유량을 조절.
- 누수 방지: 정밀한 연결을 통해 누수를 방지하며, 시스템의 안전성을 보장.

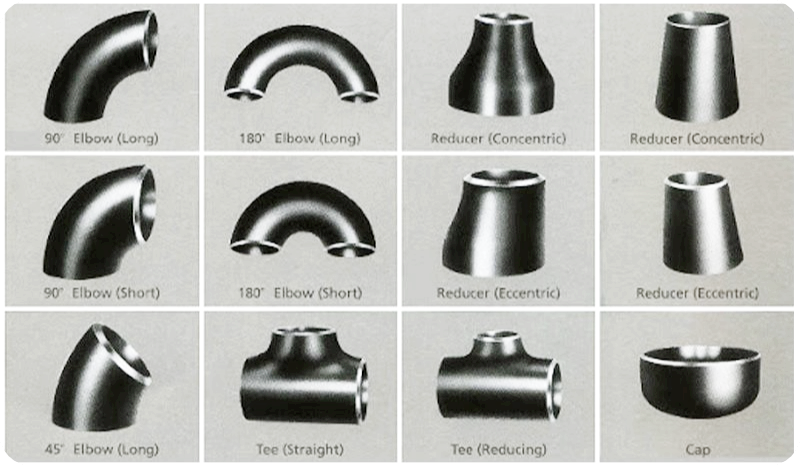

2. 배관 피팅의 주요 종류
1) Elbow(엘보) – 배관의 방향 변경
Elbow(엘보)는 배관의 방향을 변경할 때 사용되는 피팅으로, 일반적으로 45도, 90도, 180도 각도로 제작됩니다.
- 45도 엘보: 배관의 흐름을 부드럽게 변경할 때 사용.
- 90도 엘보: 직각으로 방향을 바꿀 때 사용하며, 가장 일반적인 형태.
- 180도 엘보: 유체의 흐름을 반대로 바꿔야 할 때 사용.
2) Tee(티) – 배관의 분기
Tee(티)는 배관을 Y자 또는 T자 형태로 분기할 때 사용됩니다.
- Equal Tee(이퀄 티): 세 개의 연결부가 모두 같은 크기일 때 사용.
- Reducing Tee(리듀싱 티): 한쪽 또는 양쪽의 지름이 다른 경우 사용.
3) Reducer(리듀서) – 배관의 지름 조정
Reducer(리듀서)는 배관의 크기를 변경하는 데 사용됩니다.
- Concentric Reducer(동심 리듀서): 중심선을 맞춰 지름을 줄이거나 늘릴 때 사용.
- Eccentric Reducer(편심 리듀서): 중심선이 맞지 않는 상태에서 지름을 조정할 때 사용.
4) Coupling(커플링) – 배관의 연결
Coupling(커플링)은 두 개의 배관을 연결하는 역할을 하며, 일반적으로 소켓 형태로 제작됩니다.
- Full Coupling(풀 커플링): 전체적으로 배관을 연결하는 타입.
- Half Coupling(하프 커플링): 한쪽 배관만 연결할 때 사용.
5) Cap(캡) – 배관의 끝을 막음
Cap(캡)은 배관의 끝을 막아 유체의 흐름을 차단하는 역할을 합니다.
- 일반 캡: 단순히 배관 끝을 막아 유체가 새어나가는 것을 방지.
- 고압용 캡: 높은 압력 환경에서도 견딜 수 있도록 제작된 캡.
3. 배관 피팅 선택 시 고려해야 할 사항
1) 배관 피팅의 재질
배관 피팅은 사용 환경에 따라 다양한 재질로 제작됩니다.
- 스테인리스 스틸: 내식성이 뛰어나며, 고온 및 고압 환경에 적합.
- 탄소강(Carbon Steel): 일반적인 산업용 배관에서 널리 사용.
- 황동(Brass): 내식성이 뛰어나며, 가정용 배관 및 소형 배관에 적합.
- 플라스틱(PVC, CPVC): 가벼우며, 화학 물질에 대한 저항성이 높아 화학 공정에서 사용.
2) 배관 피팅의 크기 및 규격
- 배관 크기에 맞는 피팅 선택: 배관과 피팅의 크기가 정확히 일치해야 누수를 방지할 수 있음.
- 국제 표준 규격 준수: ANSI, ASME, DIN 등의 표준을 준수하는 제품 선택.
3) 설치 방법 및 유지보수
- 용접(Welded Fitting): 강력한 연결이 필요할 때 사용.
- 나사형(Threaded Fitting): 분해 및 조립이 쉬운 경우 사용.
- 플랜지(Flanged Fitting): 볼트 체결 방식으로, 탈착이 필요한 곳에서 사용.
배관 피팅(Fitting)은 배관 시스템에서 필수적인 요소로, 유체의 흐름을 조절하고, 배관을 연결하며, 방향을 변경하는 역할을 합니다. 대표적인 피팅 종류로 Elbow(엘보), Tee(티), Reducer(리듀서), Coupling(커플링), Cap(캡) 등이 있으며, 각각의 특성과 용도를 잘 이해하고 적절한 환경에 맞게 선택하는 것이 중요합니다.
배관 피팅을 올바르게 선택하고 설치하면 배관 시스템의 효율성과 내구성을 높일 수 있습니다. 배관 피팅을 선택할 때는 재질, 크기, 설치 방식, 유지보수 용이성 등을 종합적으로 고려하는 것이 중요합니다.
