엘보와 벤드 (Elbow & Bend) : 방향을 바꿔주는 피팅

플랜트 설비를 다루는 엔지니어라면 누구나 한 번쯤 마주하게 되는 순간이 있습니다. 배관 시스템에서 유체의 흐름을 원활하게 바꿔야 할 때, 바로 방향을 변경해주는 피팅, 특히 엘보(Elbow)입니다. 이 작은 부품 하나가 전체 시스템의 효율성을 좌우할 수 있다는 사실에 저만 신기한가요?ㅎㅎ 하루에도 수십 번씩 압력, 온도, 유량을 계산하며 설비를 최적화하는 배관 엔지니어에게 엘보는 단순한 연결 부속품이 아니라 설계의 핵심 부품입니다. 이번 포스팅에선 이 엘보의 개요와 역할, 그리고 표준 엘보의 종류(90도, 45도, 180도)에 대해 알아 보겠습니다.

---

1. 엘보(Elbow)의 개요와 역할

엘보는 배관 시스템에서 필수적인 방향 전환을 담당하는 피팅(fitting)으로, 유체의 흐름을 자연스럽고 효율적으로 바꿔주는 역할을 합니다. 플랜트 설비에서 배관은 단순히 직선으로만 이어지지 않습니다. 공간 제약, 설비 배치, 유체의 특성에 따라 방향을 꺾거나 회전시켜야 할 때가 많죠. 이때 엘보가 없다면 배관 시스템은 제 기능을 발휘할 수 없습니다. 엘보는 단순히 방향을 바꾸는 것을 넘어, 압력 손실을 최소화하고 유체 흐름을 안정적으로 유지하는 데 중요한 역할을 합니다.

1) 엘보의 기본 개념과 구조

엘보는 기본적으로 원형 단면을 가진 배관 끝부분을 연결하며, 특정 각도로 굽어진 형태를 띠고 있습니다. 재료는 스테인리스강, 탄소강, 합금강 등 플랜트 환경에 따라 다양하게 선택되며, 크기와 두께도 배관 사양에 맞춰 설계됩니다. 예를 들어, 고압·고온 조건의 석유화학 플랜트라면 ASME B16.9 표준에 맞춘 스테인리스강 엘보가 자주 사용되죠. 구조적으로는 단조(forge) 방식이나 주조(cast) 방식으로 제작되며, 용접 또는 나사 연결로 배관에 결합됩니다.

엘보의 설계에서 중요한 점은 곡률 반경(Radius of Curvature)입니다. 일반적으로 곡률 반경은 배관 직경의 1배(Short Radius, SR) 또는 1.5배(Long Radius, LR)로 나뉘는데, 이는 유체의 흐름 저항과 압력 손실에 직접적인 영향을 미칩니다. (나중에 별도로 다뤄보겠습니다) 엔지니어로서 이 차이를 이해하는 것은 단순한 선택 이상의 의미를 갖습니다. 잘못된 엘보를 선택하면 시스템 효율이 떨어질 뿐만 아니라 유지보수 비용까지 증가할 수 있으니까요.

2) 엘보의 역할과 중요성

엘보의 역할은 크게 세 가지로 요약할 수 있습니다. 첫째, 방향 전환입니다. 배관이 공정 설비나 장애물을 피해 가야 할 때 엘보는 필수적입니다. 둘째, 유체 흐름 최적화입니다. 잘 설계된 엘보는 난류를 줄이고 압력 손실을 최소화해 시스템 전체의 성능을 높입니다. 마지막으로, 구조적 안정성 제공입니다. 배관의 방향 전환 시 발생하는 응력을 분산시키며, 열팽창이나 진동에도 견딜 수 있도록 도와줍니다.

엘보 하나 잘못 설치하면 배관 전체에 문제가 생길 수 있습니다. 예를 들어, 석유화학 플랜트에서 고온 유체를 다룰 때 엘보의 재료와 각도가 부적절하면 부식이 가속화되거나 누수가 발생할 수도 있죠. 이런 사례를 보면 엘보가 얼마나 중요한지 새삼 깨닫게 됩니다.

---

2. 표준 엘보 (90도, 45도, 180도): 종류와 특징 비교

플랜트 배관 설계에서 가장 흔히 사용하는 표준 엘보는 90도, 45도, 180도입니다. 이 각도는 유체의 흐름 방향을 얼마나 바꿀지에 따라 결정되며, 각각의 특징과 용도를 이해하는 것이 설계와 유지보수의 핵심입니다. 아래에서는 이 세 가지 표준 엘보를 비교하며 실무에서 어떻게 활용되는지 알아보겠습니다.

1) 표준 엘보의 종류와 특징

종류	표기	주요 특징	적용 사례
90도 엘보	90DEG ELL	가장 많이 사용되며, 직각 방향 전환이 필요할 때 적합. 압력 손실 주의 필요	펌프, 밸브 연결, 수직 배관
45도 엘보	45DEG ELL	부드러운 방향 전환으로 압력 손실 적음. 공간 활용 효율적.	좁은 공간, 경사 배관
180도 엘보	180DEG ELL	유체를 반대 방향으로 돌릴 때 사용. 열교환기나 긴 배관에서 흔히 적용	열교환기, U자형 배관 시스템

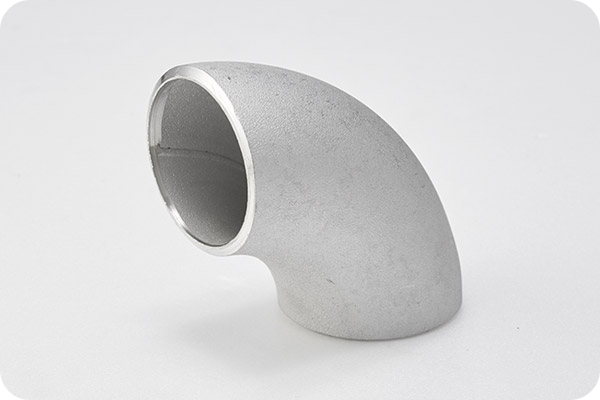

90도 엘보: 배관의 기본

90도 엘보는 배관 설계에서 압도적으로 많이 사용됩니다. (엘보면 거의 90도라고 보면 됨) 직각으로 방향을 바꿔야 할 때 가장 적합하며, 수직 배관이나 펌프와 밸브를 연결할 때 필수적이죠. 하지만 각도가 크다 보니 유체의 급격한 방향 전환으로 인해 압력 손실이 발생할 수 있습니다. 그래서 곡률 반경을 LR(1.5D)로 선택해 흐름을 부드럽게 만드는 경우가 많습니다. 예를 들어, 정유 플랜트에서 고압 증기를 다룰 때 90도 LR 엘보를 사용하면 손실을 줄이고 안정성을 높일 수 있습니다.

45도 엘보: 효율성과 유연성의 조화

45도 엘보는 90도보다 완만한 방향 전환을 제공합니다. 압력 손실이 적고, 배관이 차지하는 공간도 효율적이어서 좁은 플랜트 환경에서 유리합니다. 실무에서는 경사진 배관이나 두 지점을 부드럽게 연결할 때 자주 쓰이죠. 예를 들어, 화학 플랜트에서 부식성 유체를 다룰 때 45도 엘보를 활용하면 흐름 저항을 줄여 시스템 수명을 늘릴 수 있습니다.

180도 엘보: 반전을 위한 선택

180도 엘보는 유체를 완전히 반대 방향으로 돌릴 때 사용됩니다.(주니어일때 이런거 어디쓰나..싶었던 적이 있었음ㅋ) 흔히 열교환기나 U자형 배관 시스템에서 볼 수 있죠. 이 엘보는 공간을 많이 차지하지만, 특정 공정에서 필수적인 역할을 합니다. 예를 들어, 발전소의 보일러 시스템에서 고온 증기를 반대 방향으로 돌려야 할 때 180도 LR 엘보가 적합합니다. 단, 설치 시 열팽창에 따른 응력을 고려해야 하므로 설계 단계에서 세심한 계산이 필요합니다.

---

엘보는 작아 보이지만 플랜트 배관 시스템에서 없어서는 안 될 존재입니다. 방향 전환, 유체 흐름 최적화, 구조적 안정성을 모두 책임지는 이 부품은 엔지니어의 손끝에서 설비의 성패를 좌우하죠. 90도, 45도, 180도 엘보의 특성을 이해하고, 현장 상황에 맞게 선택하는 능력이야말로 플랜트 배관 엔지니어의 전문성을 보여주는 척도입니다. 여러분이 설계하거나 관리하는 배관 시스템에 엘보가 제대로 활용되고 있는지, 지금 한 번 점검해보는 건 어떨까요?



다음 포스팅에선 피팅의 곡률 반경Short Radius, SR or Long Radius, LR에 대해서 다뤄보겠습니다.
