스윙 체크 밸브는 유체의 역류를 방지하는 역할을 하는 중요한 밸브 중 하나로, 주로 배관 시스템에서 한 방향으로만 유체가 흐를 수 있도록 설계되어 있습니다. 이 밸브는 디스크(판)가 힌지(hinge) 또는 축을 중심으로 스윙하는 방식으로 개폐되며, 유체가 정해진 방향으로 흐를 때는 자동으로 열리고 반대 방향으로 흐르려고 하면 닫히는 구조를 가집니다.
1. 스윙 체크 밸브의 원리

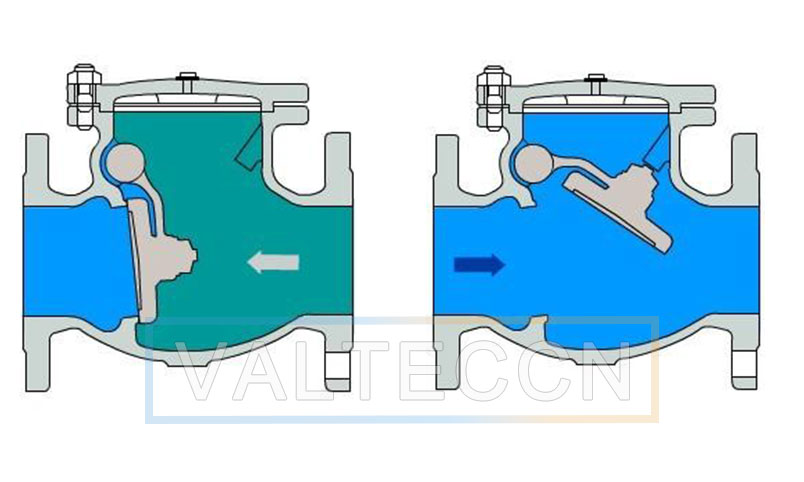

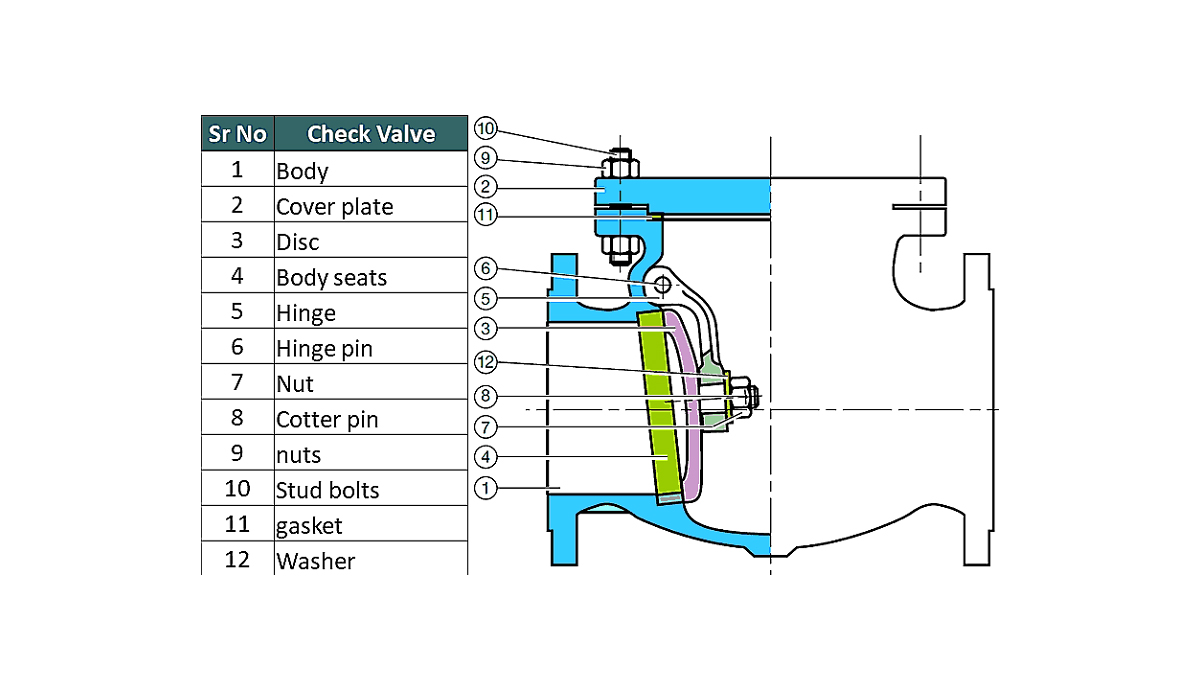

스윙 체크 밸브는 유체의 흐름에 따라 자동으로 작동하는 밸브로, 외부에서 별도의 조작이 필요 없습니다. 밸브의 내부에는 회전이 가능한 디스크가 있으며, 유체의 압력이 가해지면 디스크가 열리고, 유체가 반대 방향으로 흐르면 디스크가 중력 또는 스프링의 힘에 의해 닫히게 됩니다.
이러한 원리는 역류 방지가 중요한 시스템에서 특히 유용하게 활용됩니다. 예를 들어, 펌프 시스템에서는 펌프가 정지할 경우 유체가 역류하여 장비를 손상시키는 것을 방지하는 데 사용됩니다.
2. 스윙 체크 밸브의 주요 특징
자동 작동 : 스윙 체크 밸브는 유체의 흐름에 의해 자동으로 개폐되므로, 별도의 조작이 필요 없습니다.
낮은 압력 손실 : 디스크가 스윙 방식으로 움직이기 때문에 유체가 통과할 때 큰 저항이 발생하지 않으며, 압력 손실이 적습니다.
다양한 크기와 재질 : 스윙 체크 밸브는 다양한 크기와 재질(주철, 스테인리스 스틸, 청동 등)로 제작되어 용도에 맞게 선택할 수 있습니다.
수평 및 수직 설치 가능 : 일반적으로 수평 배관에 설치되지만, 특정 조건에서는 수직 배관에도 사용할 수 있습니다.
유지보수 용이 : 구조가 단순하여 점검 및 유지보수가 용이합니다.
3. 스윙 체크 밸브의 용도
스윙 체크 밸브는 다양한 산업 분야에서 활용됩니다.
수처리 및 상하수도 시스템 : 물의 흐름을 일정하게 유지하고 역류를 방지하는 역할을 합니다.
펌프 시스템 : 펌프가 작동을 멈출 경우, 유체가 역류하는 것을 막아 펌프 및 배관 시스템을 보호합니다.
오일 및 가스 산업 : 배관 내 유체의 흐름을 제어하고 역류로 인한 사고를 방지합니다.
발전소 및 보일러 시스템 : 고온의 증기나 고압의 유체가 역류하는 것을 막아 시스템을 안정적으로 유지합니다.
4. 스윙 체크 밸브와 리프트 체크 밸브의 차이점
체크 밸브에는 여러 종류가 있지만, 가장 많이 비교되는 것은 리프트 체크 밸브(Lift Check Valve)입니다.
| 구분 | 스윙 체크 밸브 | 리프트 체크 밸브 |
| 작동 방식 | 디스크가 회전하며 개폐 | 디스크가 위아래로 움직이며 개폐 |
| 압력 손실 | 낮음 | 상대적으로 높음 |
| 적용 유체 | 액체 및 기체 | 주로 액체 |
| 유지보수 | 용이함 | 상대적으로 어려움 |
| 설치 방향 | 수평 및 수직 설치 가능 | 수직 설치가 주로 권장됨 |
스윙 체크 밸브는 일반적으로 압력 손실이 적고 다양한 방향으로 설치할 수 있어 사용 범위가 넓은 반면, 리프트 체크 밸브는 높은 압력에서도 효과적으로 작동할 수 있어 특정 환경에서 더 적합할 수 있습니다.
5. 스윙 체크 밸브의 선택 기준
적절한 스윙 체크 밸브를 선택하기 위해서는 다음과 같은 요소를 고려해야 합니다.
유체의 종류 : 밸브가 다룰 유체가 물, 오일, 증기 등 어떤 것인지에 따라 적합한 재질과 구조를 선택해야 합니다.
운영 압력 및 온도 : 배관 시스템의 압력과 온도를 확인하고, 이에 맞는 사양을 선택해야 합니다.
밸브 크기 및 연결 방식 : 배관과의 연결 방식(플랜지 타입, 나사 타입 등)과 크기를 확인해야 합니다.
설치 환경 : 설치 공간과 방향(수직 또는 수평)에 맞는 제품을 선택하는 것이 중요합니다.
6. 유지보수 및 점검 방법
스윙 체크 밸브는 구조가 단순하여 유지보수가 비교적 쉬운 편이지만, 원활한 작동을 위해 정기적인 점검이 필요합니다.
정기적인 점검 항목
- 디스크의 마모 상태 확인
- 밸브 내부 오염물 제거
- 힌지 핀과 회전 부위의 부식 여부 점검
- 가스켓 및 씰의 손상 여부 확인
고장 발생 시 대처 방법
- 밸브가 완전히 닫히지 않으면, 내부에 이물질이 있는지 확인하고 제거해야 합니다.
- 디스크나 힌지가 손상된 경우, 부품을 교체해야 합니다.
- 누수가 발생할 경우, 가스켓 및 씰을 점검하고 필요한 경우 교체해야 합니다.
스윙 체크 밸브는 배관 시스템에서 역류 방지 역할을 하는 중요한 장치로, 다양한 산업에서 널리 사용됩니다. 압력 손실이 적고 유지보수가 쉬운 장점이 있으며, 수처리 시스템, 펌프 시스템, 오일 및 가스 산업 등 다양한 분야에서 필수적으로 활용됩니다.
밸브를 선택할 때는 유체의 특성과 시스템 조건을 고려하여 적절한 제품을 선택하는 것이 중요하며, 정기적인 점검과 유지보수를 통해 밸브의 성능을 최적화하는 것이 필요합니다.
