컨트롤 밸브 (Control Valve) : 산업 공정의 심장, 유체 제어의 핵심 장치

1. Control Valve란?
컨트롤 밸브(Control Valve)는 유체(액체, 가스, 증기)의 흐름, 압력, 온도, 또는 레벨을 제어하는 장치입니다.
이 밸브는 자동화 시스템의 중요한 구성 요소로, 유체를 원하는 방향으로 정확히 조절함으로써 공정의 효율성을 높이고 안전성을 확보합니다.
산업 전반에 걸쳐 사용되며, 정밀한 제어가 필요한 복잡한 공정에서 필수적입니다.

---

2. Control Valve의 구성 요소

Control Valve는 크게 밸브 본체와 구동 장치로 나뉩니다. 각 부품의 역할은 다음과 같습니다.

1. 밸브 본체(Valve Body):
   • 유체가 흐르는 통로로, 밸브의 주요 구조입니다.
   • 재질은 유체의 특성에 따라 스테인리스강, 청동, 플라스틱, 티타늄 등으로 제작됩니다.
   • 밸브의 유형(글로브, 볼, 나이프 게이트 등)에 따라 내부 구조가 달라집니다.
2. 액추에이터(Actuator):
   • 제어 신호에 따라 밸브의 위치를 조정하는 장치로, 공압, 유압, 또는 전기를 사용합니다.
   • 에너지를 밸브를 여닫는 기계적 힘으로 변환합니다.
3. 포지셔너(Positioner):
   • 밸브의 개도(열림 정도)를 조정하고 정확히 제어하도록 지원합니다.
   • 제어 신호와 실제 밸브 위치 간의 차이를 보정합니다.
4. 컨트롤러 및 센서:
   • 시스템의 제어 신호를 전달하며, 센서는 압력, 온도, 유량, 레벨 등을 실시간으로 측정하여 컨트롤러에 정보를 제공합니다.
5. 패킹 및 실링:
   • 유체가 외부로 누출되지 않도록 하는 밀봉 부품입니다.
   • PTFE, 그래파이트 등 고내열성과 내화학성을 가진 소재로 제작됩니다.

---

3. Control Valve의 작동 원리

Control Valve는 외부 신호에 따라 밸브를 여닫거나 특정 위치로 조정함으로써 유체의 흐름을 제어합니다.
작동 과정은 다음과 같습니다.

1. 제어 신호 입력:
   • 컨트롤러에서 액추에이터로 전기, 공압, 또는 유압 신호가 전달됩니다.
   • 이 신호는 일반적으로 4~20mA의 전류 신호 형태로 입력됩니다.
2. 액추에이터 작동:
   • 액추에이터가 신호를 받아 밸브를 조정합니다.
   • 밸브의 열림 정도는 프로세스 요구에 따라 조정됩니다.
3. 포지셔너 피드백:
   • 포지셔너가 밸브 위치를 확인하고 필요한 경우 미세 조정을 수행합니다.
4. 센서 데이터 반영:
   • 센서가 실시간 데이터를 측정하여 컨트롤러에 피드백을 제공합니다.
   • 컨트롤러는 이를 바탕으로 적절한 제어 신호를 보냅니다.

---

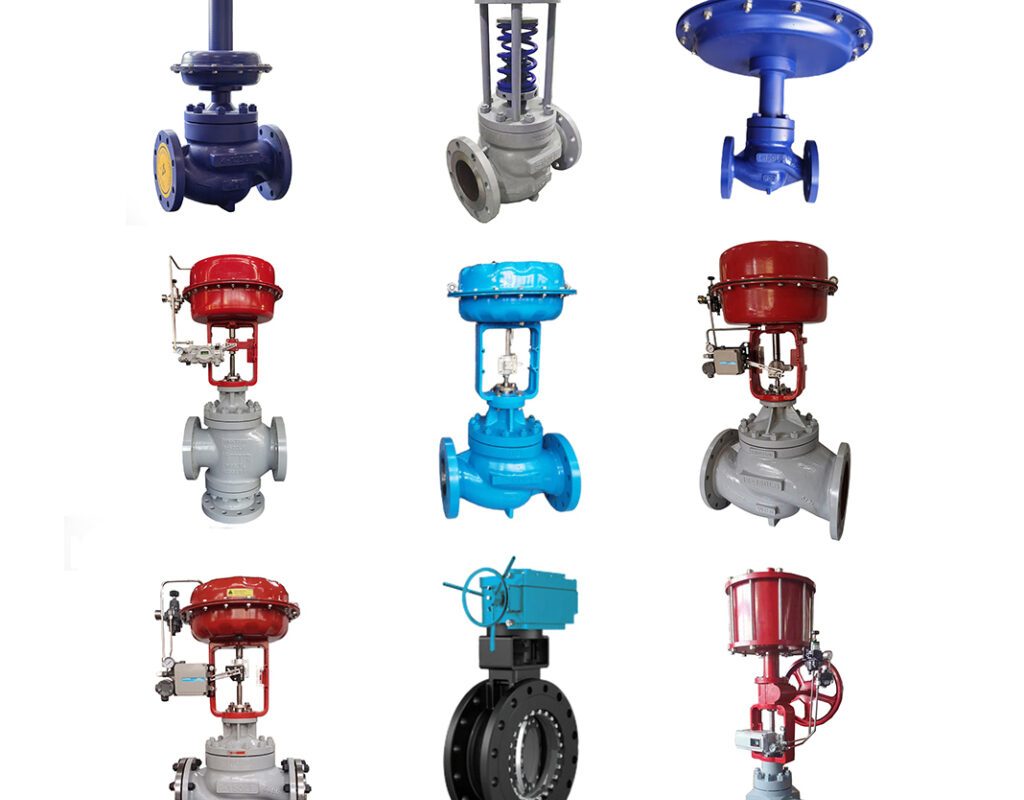

4. Control Valve의 종류

Control Valve는 다양한 용도에 따라 여러 종류로 분류됩니다.

1. 글로브 밸브(Globe Valve):
   • 가장 일반적인 제어 밸브로, 유체 흐름을 정밀하게 제어할 수 있습니다.
   • 내구성과 밀봉 성능이 우수하여 고압 환경에 적합합니다.
2. 볼 밸브(Ball Valve):
   • 구형 디스크(볼)가 흐름을 제어하며, 개폐가 빠르고 누설 위험이 적습니다.
   • 큰 유량이 필요한 공정에 적합합니다.
3. 버터플라이 밸브(Butterfly Valve):
   • 디스크를 회전시켜 유체 흐름을 제어하며, 경량 설계로 공간 효율성이 높습니다.
   • 대구경 파이프라인에서 주로 사용됩니다.
4. 다이어프램 밸브(Diaphragm Valve):
   • 유체와 밸브 부품 간의 접촉을 최소화하여 위생적인 환경에 적합합니다.
   • 식품 및 제약 산업에서 주로 사용됩니다.
5. 게이트 밸브(Gate Valve):
   • 게이트 형태의 디스크로 유체 흐름을 차단하거나 완전히 열어줍니다.
   • 온오프 제어에 주로 사용되며, 유량 조절에는 적합하지 않습니다.

---

5. Control Valve의 주요 기능 및 특징

1. 정밀 제어:
   • 유량, 압력, 온도를 실시간으로 조정하여 공정의 정확도를 높입니다.
2. 자동화 통합:
   • DCS, PLC와 연동되어 원격 제어 및 공정 데이터 분석이 가능합니다.
3. 높은 신뢰성:
   • 혹독한 환경에서도 안정적으로 작동하며, 누설을 최소화합니다.
4. 적응성:
   • 다양한 산업 공정에서 요구하는 유체 제어를 맞춤형으로 제공합니다.

---

6. Control Valve의 적용 분야

1. 석유 및 가스 산업:
   • 원유 및 천연가스의 흐름과 압력을 제어하여 공정 효율성을 극대화합니다.
2. 발전소:
   • 증기와 냉각수의 유량 조절을 통해 발전 효율을 최적화합니다.
3. 화학 및 제약 산업:
   • 정밀한 유체 혼합과 온도 제어가 필요한 공정에 사용됩니다.
4. 수처리 시설:
   • 정수 및 폐수 처리 과정에서 유량과 압력을 관리합니다.
5. 식품 산업:
   • 위생적인 환경에서 원료의 흐름을 제어하며 품질을 보장합니다.

---

7. Control Valve 선택 시 고려 사항

1. 유체 특성:
   • 점도, 온도, 화학적 성질에 따라 적합한 밸브를 선택해야 합니다.
2. 작동 환경:
   • 고온, 고압, 부식성 환경에서 안정적으로 작동할 수 있는 재질과 설계를 고려합니다.
3. 제어 정확도:
   • 공정의 요구사항에 따라 포지셔너와 같은 부가 장치가 필요한지 평가합니다.
4. 유지보수 용이성:
   • 부품 교체가 간편하고 유지 비용이 낮은 밸브를 선택해야 합니다.
5. 비용:
   • 초기 투자 비용뿐만 아니라 운영 및 유지보수 비용도 함께 고려해야 합니다.

---

Control Valve는 현대 산업에서 공정의 효율성과 안정성을 확보하는 데 필수적인 장치입니다.
적절한 설계와 유지관리를 통해 Control Valve의 성능을 극대화하면 공정 운영에서 높은 효율과 품질을 보장할 수 있습니다
